Come interpretare i dati del vento solare in tempo reale

I quadranti vengono updatati ogni 5 minuti su dati mediati ogni 15 minuti, e provengono dal satellite ACE della NASA.

Vettore Campo Magnetico (GSM Coord)

Dove B_(x,y,z)  è l'ultimo valore mediato nei 15 minuti del campo magnetico nella direzione GSM(x,y,z)

L'angolo (theta) = cos^-1(B_Z/B)

L'angolo di latitudine (beta) = 90 - theta

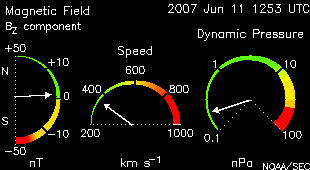

1. Quadrante Campo Magnetico B_z:

 I ranges vanno da -50 a +50 nT. Il quadrante ha una scala lineare da -10 a +10 nT ed una differente scala da -10 a -50 nT e da +10 a +50 nT. Per valori esterni all'intervallo del quadrante l'indicatore resta bloccato sul valore max o min proporzionalmente. Se i dati del campo magnetico sono mancanti, l'indicatore non appare. Le lettere N e S si riferiscono al Nord e al Sud dell'equatore magnetico. La scala colorimetrica è di colore verde per valori positivi, gialla per piccoli valori negativi e rossa per grossi valori negativi di  B_z.

Perchè  B_z è importante: Quando il campo magnetico interplanetario è rivolto a sud rispetto al campo magnetico terrestre, l'attività geomagnetica incrementa proporzionalmente d'intensità.

2. Quadrante Velocità del vento solare V:

Varia da 200 a 1000 km s^-1. La scala è lineare per tutto il range. Per valori esterni all'intervallo, l'indicatore  si blocca sul min o max rispettivamente. Se mancano i dati, l'indicatore non appare. La scala colorimetrica indica verde per velocità basse, giallo per moderate e rosso per alte velocità, come un normale tachimetro per automobili.

3. Quadrante Pressione dinamica del vento solare

Varia da 0.1 a 100 nPa. La scala è logaritmica (log₁₀) su tutto l'intervallo. Se la densità o dati di velocità sono mancanti, l'indicatore non appare. La pressione dinamica è funzione della velocità e della densità del vento solare. La sua formula è:

P = 1.6726e-6 * n * V²

dove la pressione P è in nPa (nano Pascals), n la densità in particelle/cm³  e V  è la velocità in km/s  del vento solare. La scala colorimetrica verde indica verde per bassa, giallo per moderata, e rossa per alti pressioni dinamiche.

Nota:

In fisica dello spazio esistono 2 differenti definizioni di pressione dinamica comunemente usati. La nostra formulazione è quella relativa alla definizione più comunemente usata:

P = density * V²

In questa definizione P rappresenta il momento di flusso del vento solare. Questa definizione trae la sua origine dalle equazioni di flusso che descrivono la conservazione del momento. L'altra definizione è:

P = 1/2 * density * V²

In questa definizione, P è l'energia cinetica per unità di volume del vento. E' usata sopratutto in aerodinamica e fluidodinamica. Deriva dall'equazione di Bernoulli che a sua volta deriva dalla legge di conservazione dell'energia in un flusso laminare.
